恩智浦推出超紧凑型电源管理解决方案

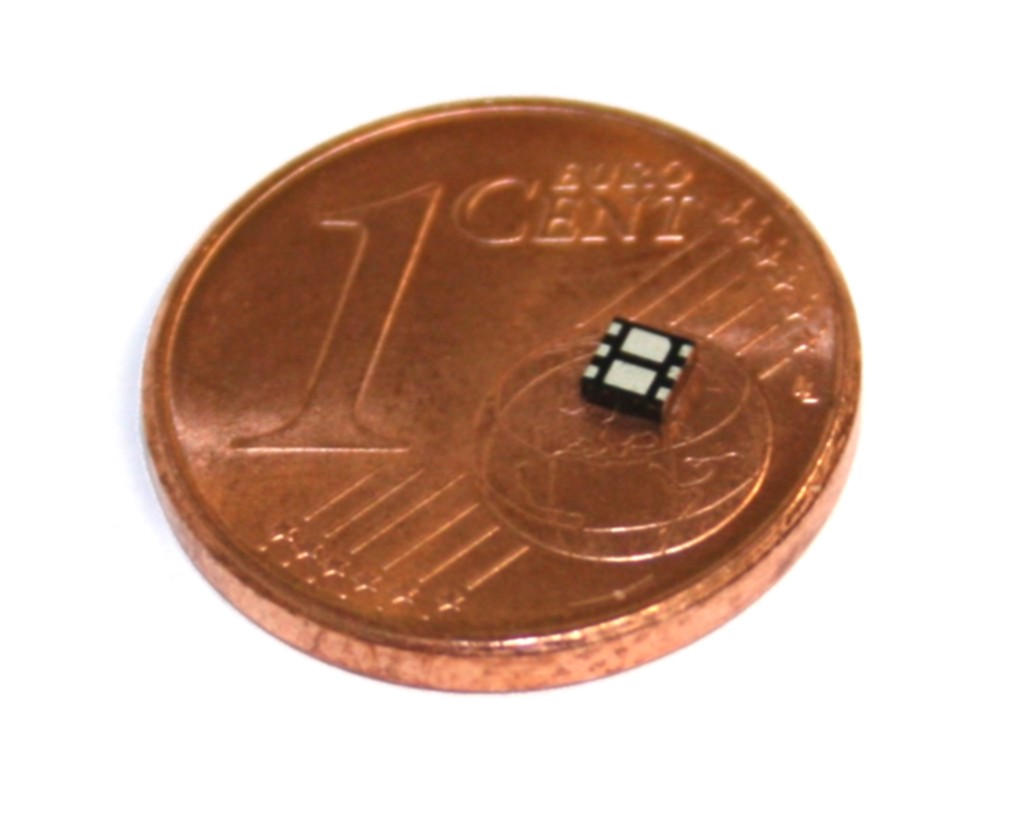

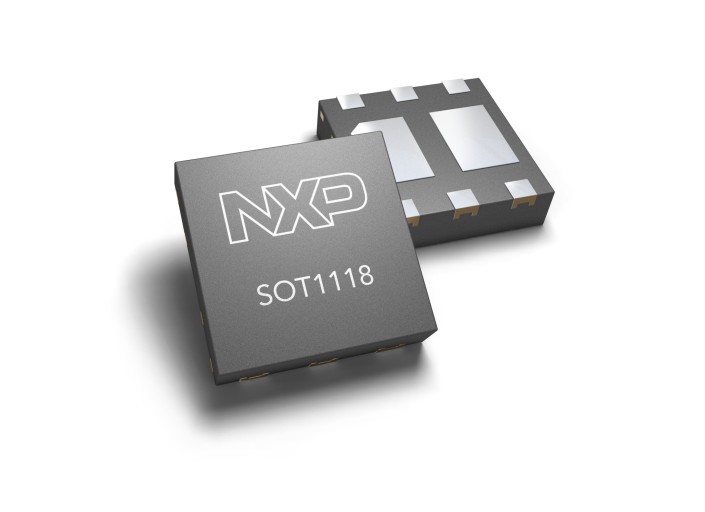

  中国上海,2011年8月15日 —— 恩智浦半导体NXP Semiconductors N.V. (NASDAQ: NXPI) 今日宣布推出采用DFN2020-6 (SOT1118) 无铅塑料封装的超紧凑型中等功率晶体管和N沟道Trench MOSFET产品PBSM5240PF。DFN2020-6 (SOT1118) 无铅塑料封装占位面积仅有2 x 2 mm,高度仅为0.65 mm,专门针对诸如移动设备等高性能消费产品的小型化发展趋势而设计。

  作为业界首款集成低VCE (sat) BISS晶体管和Trench MOSFET的二合一型产品,PBSM5240PF不但能节省PCB板空间,而且具有卓越的电气性能。

  传统的小信号晶体管 (BISS)/MOSFET解决方案通常需要采用两个封装,相比之下PBSM5240PF可减少超过50%的电路板占用面积,使封装高度降低10%以上。此外,DFN2020-6 (SOT1118) 封装还集成了一个散热器,令散热性能提高了25%,从而可支持高至2A的电流,并因此降低了能耗。

  PBSM5240PF可用作便携式电池充电电路的一部分,适用于手机、MP3播放器以及其他便携式设备。它也可被用于那些要求最佳散热性能、较高电流支持和占用面积小的负载开关或电池驱动设备中。

  积极评价

  · 恩智浦产品经理Joachim Stange表示:“对于便携式设备领域来说,BISS/MOSFET解决方案的独特之处和魅力所在就是其极小的占位面积、出色的电气性能、散热性能以及无铅封装。这款集成式的封装产品最高可支持40V的电压,非常适合当今日益纤薄化的小型移动设备使用。而对于这类设备,高度和电路板空间是关键的设计考虑因素,每一毫米都至关重要。”

  技术参数

  PBSM5240PF 小信号晶体管(BISS)和N沟道 Trench MOSFET的主要特性包括:

  · 集电极大电流能力(IC和ICM)

  · 集电极大电流下拥有高电流增益 (hFE)

  · 产生热量小,能效高

  · 极低的集电极-发射极饱和电压(VCEsat)

  · 封装占位仅为2 x 2 mm,可减少印刷电路板尺寸

  上市时间

  恩智浦PBSM5240PF突破性小信号(BISS)晶体管和N通道Trench MOSFET即将通过全球主要经销商供货。

  关于恩智浦半导体

  恩智浦半导体NXP Semiconductors N.V. (Nasdaq: NXPI) 以其领先的射频、模拟、电源管理、接口、安全和数字处理方面的专长,提供高性能混合信号(High Performance Mixed Signal)和标准产品解决方案。这些创新的产品和解决方案可广泛应用于汽车、智能识别、无线基础设施、照明、工业、移动、消费和计算等领域。公司在全球逾25个国家都设有业务执行机构,2010年公司营业额达到44亿美元。更多恩智浦相关信息,请登录公司官方网站www.nxp.com 查询。
