3.“BIT3105+全桥结构驱动电路”高压板电路

　　“BIT3105+全桥结构驱动电路” 构成的高压板电路如图12所示。BIT3105是PWM控制芯片，其内部电路框图如图13所示，引脚功能见表4.

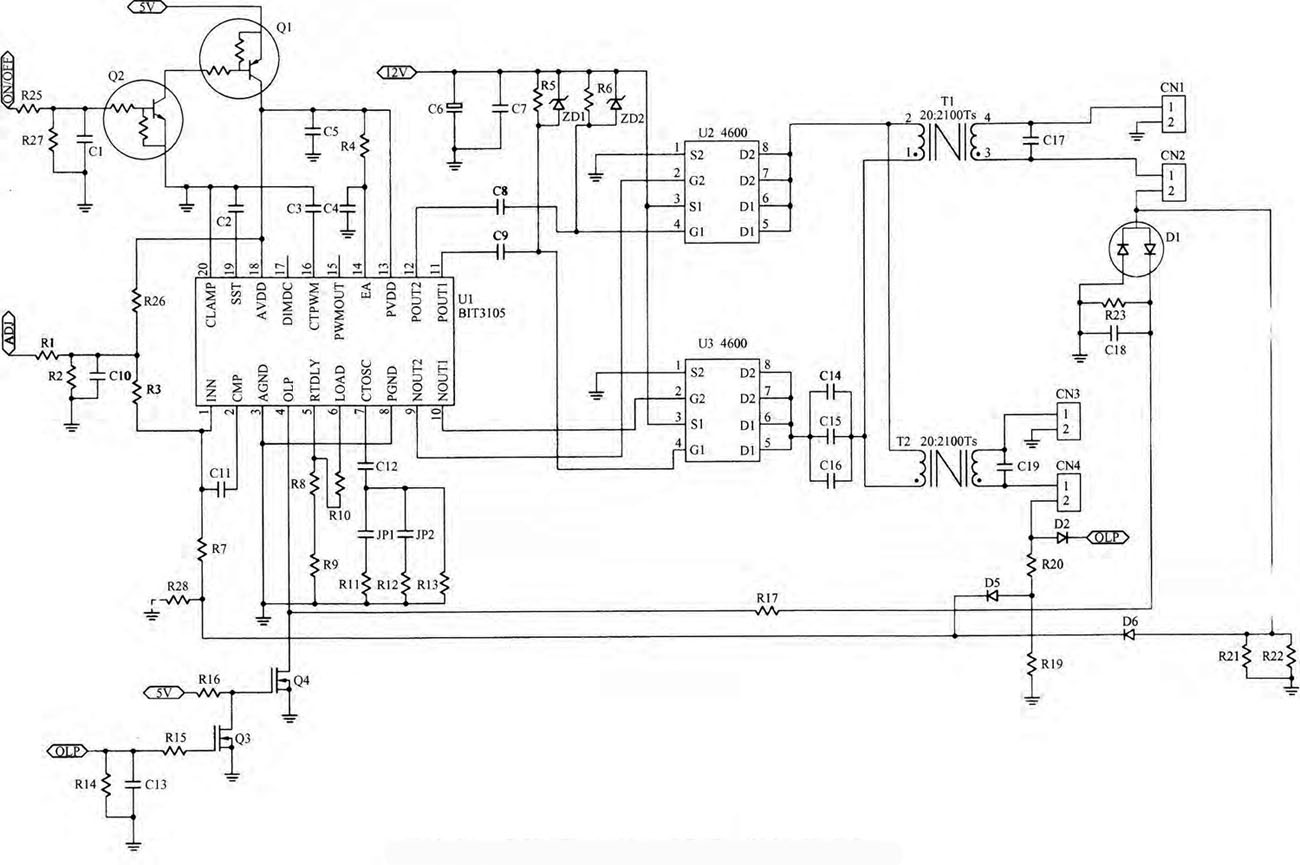

　　图12 “BIT3105+全桥结构驱动电路” 高压板电路

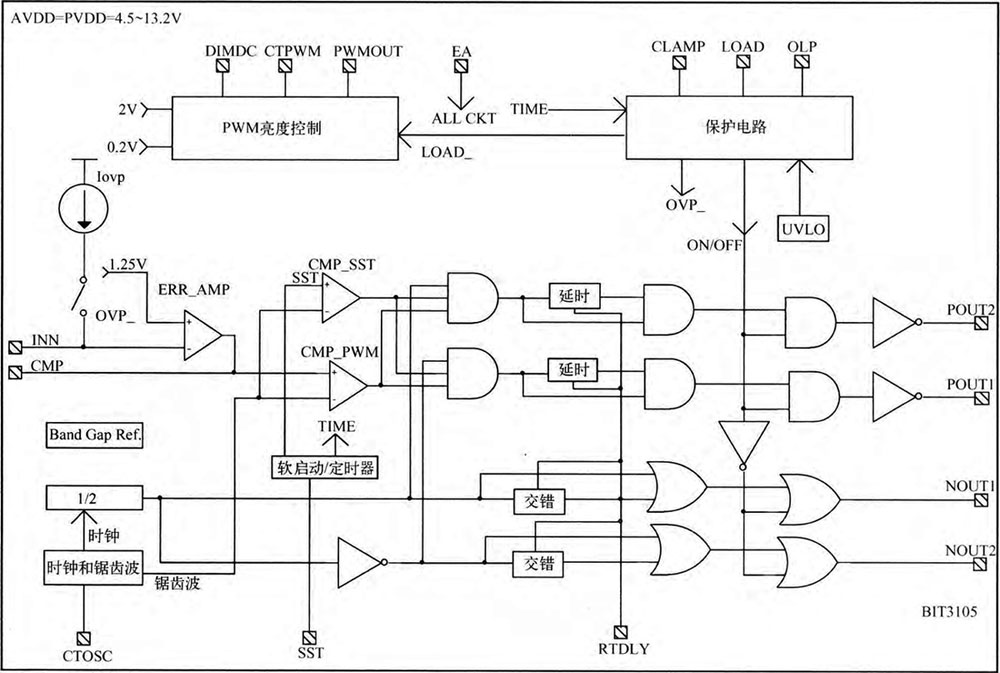

　　图13 BIT3105内部电路框图

　　表4 BIT3105引脚功能

　　（1）驱动控制电路

　　驱动控制电路由U1（BIT3105）及其外围元器件组成。

　　当需要点亮液晶背光灯时，微控制器输出的ON/OFF信号为高电平，经R25加到Q2的b极，控制Q2导通，其集电极输出低电平，进而使Q1导通；于是，5V电压经导通的Q1加到BIT3105的13脚和18脚，BIT3105内部振荡电路开始工作，振荡频率由5脚、7脚外接的定时电阻和定时电容值决定。振荡电路工作后，产生振荡脉冲，经分频后，加到内部驱动电路，经过变换整形后从9~12脚输出，去全桥驱动电路。

　　（2）全桥驱动电路

　　全桥驱动电路用于产生符合要求要交流高压，驱动CCFL工作，由U2、U3、T1、T2等元器件组成，其中T1、T2为高压变压器，U2、U3为复合场效应管，内含两个MOS管（一只P沟道MOS管，一只N沟道MOS管）。

　　由BIT3105内部振荡电路产生的振荡脉冲，一方面从BIT3105的11~12脚输出P沟道MOS驱动信号，送到驱动电路U2、U3的4脚，经U2、U3内部PMOS管放大后，从U2、U3的5、6脚输出；另一方面，从BIT3105的9~10脚输出N沟道MOS驱动信号，送到驱动电路U2、U3的2脚，经U2、U3内部NMOS管放大后，从U2、U3的7~8脚输出。

　　在驱动脉冲的驱动下，U2、U3内部的PMOS管和NMOS管交替导通与截止，并从U2、U3的5~8脚输出脉冲信号，经C14~C16加到T1、T2的一次绕组，经T1、T2变换后，在T1、T3变压器二次绕组输出高压。

　　从变压器T1二次侧输出的高压经CN1、CN2的进入灯管1和灯管2，点亮灯管。另外，从CN2的2脚输出的电流经R21、R22到地形成回路，并在R21、R22上端产生反馈电压，经D6、R7反馈至BIT3105的1脚内部放大器反相输入端，自动稳定BIT3105内部放大器的工作状态。

　　从变压器T2二次输出的高压经CN3、CN4的进入灯管3和灯管4，点亮灯管。另外，从CN4的2脚输出的电流经R19到地形成回路，并在R19上端产生反馈电压，经D5、R7反馈至BIT3105的1脚内部放大器反相输入端，自动稳定BIT3105内部放大器的工作状态。

　　（3）亮度调节电路

　　R1、R2、R3、C10以及BIT3105内部电路共同组成灯管亮度控制电路。需要控制灯管的亮度时，从主板送来PWM控制电压ADJ经R1、R2分压，C10滤波和R3限流后，加到BIT3105的1脚，经BIT3105内部电路处理后，通过控制BIT3105的输出的驱动脉冲占空比，达到亮度控制的目的。

　　（4）电流保护电路

　　CN1、CN2上的灯管1、灯管2的电流检测电路由D1、R23、C18、R17以及BIT3105的4脚内部电路组成。

　　当灯管1、灯管2点亮后，将在R23上端形成检测电压，该电压经R17送到BIT3105的4脚；当某种原因造成灯管1或灯管2电流减小时，在R23上端获得的电压下降，导致BIT3105的4脚电压下降，下降至0.3V以下时，9~12脚停止输出驱动脉冲，电路处于保护状态。

　　CN3、CN4上的灯管3、灯管4的电流检测电路由D2、R14、R15、R16、Q3、Q4以及BIT3105的4脚内部电路组成。

　　当灯管3、灯管4点亮后，将在R14上端形成检测电压，当某种原因造成灯管3、灯管4电流减小时，在R14上端获得的电压下降，Q3栅极电压下降，漏极电压上升，进而控制Q4漏电电压下降，并送人BIT3105的4脚，当4脚电压下降到0.3V以下时，9~12脚停止输出驱动脉冲，电路处于保护状态。
