四、 “PWM控制芯片+半桥结构驱动电路”构成方案
相比全桥结构,半桥结构驱动电路最大的好处是每个通道少用了两只MOS场效应管,如图16所示。但是,它需要更高变比的变压器,这会增加变压器的成本。

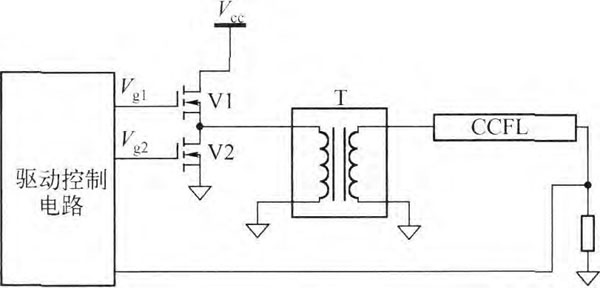

图16半桥结构驱动电路示意图
电路工作时,驱动控制IC的控制下,从Vg1、Vg2端输出开关脉冲,控制V1与V2交替导通,使变压器一次侧形成交流电压。改变开关脉冲的占空比,就可以改变V1、V2导通与截止时间,从而改变变压器的储能,也就改变了输出的电压值。
在液晶彩电中,采用半桥结构的逆变电路较少,这里不再举例分析。
