DIY制作：图文详解逆变器电路制作过程
2011-11-08 10:11
来源：
OFweek电源网
这里介绍的逆变器（见图1）主要由MOS 场效应管，普通电源变压器构成。其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该逆变器的工作原理及制作过程。

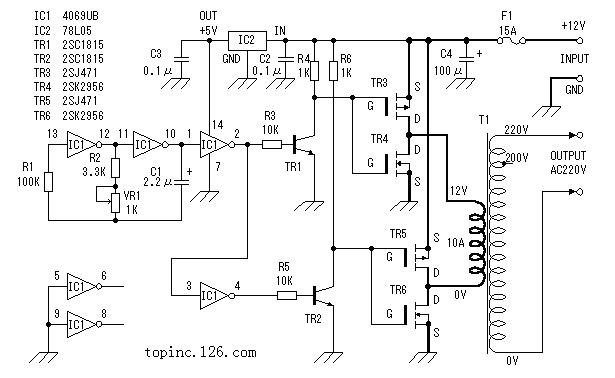

1.电路图
2.工作原理
这里我们将详细介绍这个逆变器的工作原理。
2.1.方波信号发生器（见图2）
图2 方波信号发生器
这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC.图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.由于元件的误差，实际值会略有差异。其它多余的反相器，输入端接地避免影响其它电路。
2.2场效应管驱动电路
图3 场效应管驱动电路
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V.如图3所示。
